Proč si vybrat nás?
Profesionální tým
Společnost Liaoning Pengcheng Cable Co., Ltd. byla založena v roce 1990. Výzkumný a vývojový tým společnosti se skládá ze zkušených kabelových odborníků v tomto odvětví a nezávisle vyvinul řadu špičkových speciálních kabelových produktů.
Pokročilé vybavení
Pengcheng Cable má řadu mezinárodních vyspělých výrobních linek, moderních továren, průmyslových parků integrovaných podniků na výrobu drátů a kabelů.
Kontrola kvality
Produkty společnosti prošly certifikací systému managementu kvality ISO9001/IATF16949, certifikací systému environmentálního managementu ISO14001, certifikací systému managementu bezpečnosti a ochrany zdraví při práci ISO45001, certifikací systému managementu měření ISO10012 a dalších 8 hlavních certifikací systému managementu.
Řešení na jednom místě
Společnost se zavázala především k výzkumu a vývoji a výrobě flexibilních minerálních izolovaných ohnivzdorných kabelů, slídových pásů s minerální izolací vlnitých měděných kabelů a nových vysoce vodivých 8000 anti-tlakových a tečení odolných hliníkových slitinových jádrových silových kabelů, as stejně jako bezhalogenové nízkokouřové samozhášecí kabely a obyčejné dráty a kabely a další kompletní řada vysoce kvalitních kabelových produktů pro výzkum a vývoj, návrh, výrobu, marketing a servis.

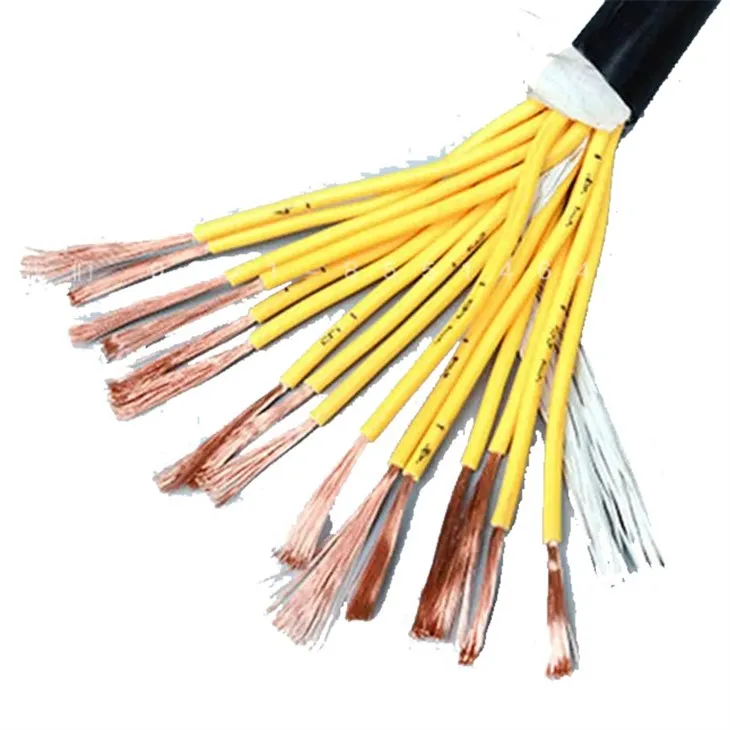

Vodiče ovládacího panelu jsou vícevodičové kabely používané v automatizačních a přístrojových aplikacích. dráty ovládacího panelu mohou měřit a regulovat přenosy automatizovaných procesů. vodiče ovládacího panelu jsou často hodnoceny UL a/nebo CSA.
PVC kabel pro ovládání osvětlení
PVC ovládací kabel osvětlení, PVC izolovaný ovládací kabel s PVC pláštěm. k: Ovládací kabel, první v: Izolační materiál polyvinylchlorid, druhý v: Materiál pláště polyvinylchlorid, p: Stíněný kabel, v kabelu je vrstva kovové stínící vrstvy.
Kabel pro ovládání osvětlení 2,5 Sy kabel
Specifikace řídicího kabelu KVV technické parametry modelu
● Jmenovité napájecí frekvenční napětí Uo/U je 450/750V.
● Přípustná dlouhodobá provozní teplota vodiče kabelu je 70 stupňů.
Jádro ovládacího kabelu je měděné jádro, jmenovitý průřez je 2,5 mm2 a méně, 2 ~ 61 žil; 4 ~ 6mm2,2 ~ 14 jader; 10 mm2,2 ~ 10 jader. Provozní teplota ovládacího kabelu: Gumová izolace je 65 stupňů, izolace PVC je 70 stupňů a 105 stupňů dvou stupňů.
Ovládací kabel KYJY je nízkonapěťový samozhášecí měděný kabel se zesítěným izolovaným ocelovým páskem opláštěný PVC opláštěním. Ovládací kabel KYJY je vyroben podle standardu GB/T9330.3-2008.
Protipožární kabel, zesíťovaný polyetylen typu XLPE, syntetický kroucený kabel s jádrem, barva žilového drátu odpovídá GB/T 5023.1, vhodný pro jmenovité napětí 450/750V při teplotě pokládky ne nižší než 0 stupňů.
4žilový ovládací kabel, ovládací kabel byj je vhodný pro jmenovité napětí 450/750V polyvinylchloridový plášť, zesíťovaný polyetylen typu XLPE, syntetický kroucený drátový kabel, barva žil v souladu s preferovanou chromatografickou volbou GB/T 5023.1 a JB/T 8734.1.
Ovládací kabel je PVC izolovaný a PVC opláštěný ovládací kabel vhodný pro průmyslové a těžařské podniky, energetická a dopravní oddělení, pro AC jmenovité napětí pod 450/750 voltů pro ovládání, ochranu vedení a další příležitosti.
4žilový stíněný ovládací kabel, vhodný pro jmenovité napětí 450/750V, provozní teplota není vyšší než 70 stupňů, instalační teplota není nižší než 0 stupňů.
Rozdíl mezi ovládacím a přístrojovým kabelem je především v použití. Buď může být pevný nebo lankový. Zpět ve "starých dobrých časech" vodiče ovládacího panelu (pro motory) potřebovaly mít větší vodič než kabely přístrojů, aby zvládly větší proudy potřebné pro spouštěče motorů. Obvykle byly zakončeny pod šroubovacími svorkami a pevný drát toto zakončení usnadňuje.
Přístrojové kabely měly menší průměr a často byly vyrobeny z lankového drátu, který je pružnější. Dnes, s větším využitím elektronického ovládání spouštěče, je to především kabeláž ovládání rozvaděče (přerušovače), která potřebuje vodič většího průměru.
Dalším rozdílem mezi těmito 2 typy je to, že kabel přístrojového vybavení je typicky stíněný (stíněný) kroucený pár. Tato konstrukce slouží k minimalizaci "přeslechů" (indukční vazby), která způsobuje chybné odečty pro přístrojové vybavení. Vodiče ústředny, jejichž obvody pracovaly na úrovních 125 VDC, 110 VAC nebo 220 VAC, byly vůči tomu obecně imunní, a tak nevyžadovaly stínění.
Dnes, kdy jsou řídicí signály vedeny na 24 V DC, se i pro ně doporučuje stíněná kroucená dvoulinka.
Stále musíte dávat pozor na oddělení úrovní, ale pokud máte co do činění s nízkým stejnosměrným napětím (maximálně 28 V), odporovou zátěží a používáte stíněné kroucené dvoulinky, můžete zkombinovat řídicí a přístrojová jádra do jediného kabelu, kde potřebná. (Stále je lepší držet je odděleně.) Také byste měli držet indukční zátěže (jako solenoidy a relé) odděleně od přístrojů, protože mohou vytvářet vysoké indukční špičky, když jsou bez napětí.
Stále musíte zvolit velikost drátu dostatečnou pro zvládnutí maximálního proudu a izolovanou pro maximální napětí.
Můžete použít kabel ovládacího panelu pro napájení
Vodiče ovládacích panelů přímo přenášejí elektrickou energii z distribučního bodu energetického systému do napájecích spojovacích vedení různých elektrických zařízení, zatímco elektrické silové kabely se používají hlavně pro přenos silné elektrické energie při výrobě, distribuci, přenosu, transformaci, a napájecích vedení a procházející proud je velký. Elektrický napájecí kabel se používá v hlavním vedení energetického systému k přenosu a distribuci velkofunkční elektrické energie.
Vodiče ovládacích panelů jsou vyráběny v souladu s přísnými procesy zajištění kvality a kontroly kvality. Kabely ústředny, jejichž cílem je nabízet servis po předem definovaný časový rámec, budou bezchybně fungovat po celou dobu životnosti.
Mezi výhody vodičů ovládacího panelu patří:
● Lehký
● Flexibilita, aby vyhovovala jakékoli struktuře
● Mechanická účinnost
● Užitečné pro více sektorů
● Funkce proti rušení
● Prodloužená životnost
● Charakteristika odolná proti opotřebení
● Nekorozivní materiál
I když existují různé typy vodičů ovládacího panelu, většina z nich má podobnou konstrukci. Skládají se ze sedmi jednotlivých svazků drátu. Uprostřed vodiče ústředny je jeden svazek vodičů, který je obklopen šesti dalšími svazky vodičů.
Většina typů vodičů ovládacích panelů je vyrobena z oceli. S tím bylo řečeno, některé z nich jsou vyrobeny z uhlíkové oceli, zatímco jiné jsou vyrobeny z nerezové oceli. Dráty ovládacího panelu z uhlíkové oceli jsou pevnější, ale postrádají antikorozní vlastnosti nerezové oceli. Bez ohledu na materiál jsou vodiče ovládacího panelu již pevné, protože jsou vyrobeny z několika svazků vodičů.
Jak mohu zvolit velikost vodiče ovládacího panelu
Nejprve změřte nejvyšší přípustný úbytek napětí.
Za druhé, vypočítejte zatěžovací proud.
Za třetí, musíte vědět, že nejvhodnější kabel bude ten, který má jmenovitý proud nejblíže vypočítanému zátěžovému proudu. Několik tabulek s velikostmi kabelů a odpovídajícími proudovými hodnotami je snadno dostupných online. Použijte takovou tabulku pro výběr vhodného kabelu.
Za čtvrté, pomocí grafu také vyhledejte pokles napětí v metrech nebo 100 stopách, podle vašeho preferovaného systému.
Za páté, použijte následující vzorec velikosti kabelu a jmenovitého proudu pro výpočet úbytku napětí podél skutečné délky elektrického obvodu.
● Pokud chcete vypočítat pokles napětí na metr, (skutečná délka obvodu x pokles napětí na 1m) /100
● Pokud chcete najít pokles napětí ve 100 stopách (skutečná délka obvodu x pokles napětí pro 100 stop) /100
Po výpočtu výše uvedeného musíte vynásobit získanou hodnotu faktorem zatížení:
Faktor zatížení=Zatěžovací proud, který má být odebírán kabelem/ Jmenovitý proud kabelu (který by měl být uveden v tabulce, na kterou odkazujete).
Nyní jste dospěli k hodnotě poklesu napětí kabelu, když jím prochází zátěžový proud.
Pokud je tato hodnota menší než maximální přípustný úbytek napětí, pak by měla být velikost zvoleného kabelu v pořádku.
Je-li hodnota vyšší než hodnota maximálního povoleného úbytku napětí, musí se vypočítat úbytek napětí pro nejbližší větší kabel podle uvedené tabulky. Tento proces musí pokračovat, dokud hodnota úbytku napětí neklesne pod maximální přípustnou hodnotu úbytku napětí.
Kolik jader má drát ovládacího panelu
Počet žil napájecího kabelu je relativně malý, včetně jednožilového, dvoužilového, 3žilového, 4žilového a 5žilového. Podle požadavků energetické sítě je maximum obecně 5 jader. dráty ústředny se používají k přenosu řídicích signálů, které obsahují velký počet jader v rozsahu od 2 žil po 61 nebo více jader. dráty ovládacího panelu také používají různé struktury drátů jádra a opatření stínění k dosažení uspokojivých účinků elektromagnetické kompatibility.
Z čeho jsou dráty ovládacího panelu vyrobeny
Drát ovládacího panelu je vyroben z mechanického kabelu (lanka), který je obvykle vyroben z pozinkované oceli, nerezové oceli nebo jiných slitin. Vodiče ovládacího panelu jsou sestavou nebo systémem kabelů a komponentů, jako je kulové a dříkové šroubení, kde existuje vstup nebo akce, která způsobuje výstup nebo výsledek.
Tipy pro instalaci vodičů ovládacího panelu
● Vodivé jádro kabelů
U vodivého jádra potřebujete vědět, z jakého materiálu je vodivé jádro vyrobeno, jak velký je průřez jádra a jaký je počet malých vláken uvnitř jádra. Budete schopni zvážit vhodné konstrukční možnosti, abyste zajistili, že se přenosová účinnost kabelu nesníží.
Materiál jádra a průřez jádra ovlivní přenosovou vzdálenost. Počet malých vláken zvýší měkkost jádra (zvětší poloměr ohybu kabelu) a zvýší schopnost absorbovat vibrace způsobené okolním strojním zařízením.
● Stínící páska kabelů
Stínící páska pomáhá ovládat napájecí kabely pro lepší přenos signálů. Jsou vyrobeny z tenké hliníkové fólie nebo pocínované měděné sítě. Materiál z hliníkové fólie je poměrně pevný, proto je nutné dbát na dovolený poloměr ohybu, aby nedošlo k porušení odrušovací vrstvy vodiče ústředny.
● Napětí kabelů
Provozní napětí je také faktor, který byste měli vzít v úvahu při instalaci napájecích kabelů. Normálně budou kabely s napětím 300V/500V nebo 0,6/1kV vedeny do samostatného systému kabelových žlabů ze systémů s nízkým napětím<100V.
Před instalací vodiče ovládacího panelu se musíte pečlivě seznámit s technickými požadavky projektu, abyste měli určité znalosti o provozním prostředí a sloučeninách, kterým musí být napájecí kabel každý den vystaven.
Na základě instalačního prostředí jsou vodiče ústředny často klasifikovány do mnoha typů s vlastnostmi, jako jsou kabely odolné proti rušení, kabely odolné proti oleji a chemikáliím, kabely odolné proti ohni atd.
V procesu instalace vodičů ovládacího panelu jsou dva důležité faktory, které musíme věnovat pozornost poloze instalace mezi napájecími kabely a okolní teplotě napájecích kabelů.
Oba výše uvedené faktory přímo ovlivňují proud. To ovlivňuje proces elektrického přenosu zařízení ve výrobním procesu.
● Montážní poloha mezi napájecími kabely
Pro místo instalace mezi kabely je příčinou rozdílu v proudech teplo generované uvnitř napájecího kabelu. V té době dojde ke ztrátě elektřiny v důsledku procesu přeměny elektrické energie na tepelnou energii.
Pokud jsou kabely umístěny vedle sebe, během přenosu energie bude teplota mezi kabely rezonovat, což způsobí zvýšení celkové teploty a snížení proudu v kabelu.
● Okolní teplota napájecího kabelu.
Okolní teplota instalace má velký vliv na proud kabelu. Teplota 30 stupňů je považována za ideální pro proud, když koeficient změny není příliš velký, ale když teplota stoupne na 60 stupňů, proud výrazně klesne. Proto v procesu instalace vodičů ústředny musíme pečlivě zvážit prostředí instalace a také uspořádání kabelů tak, aby kabely pracovaly s co nejlepší účinností.
Naše továrna
Liaoning Pengcheng Cable Co., Ltd. byla založena v roce 1990 a nachází se v severovýchodním centru obchodní čtvrti Shenyang & Tieling a je komplexní silou v popředí podniků na výrobu drátů a kabelů. Pengcheng Cable má řadu mezinárodních vyspělých výrobních linek, moderních továren, průmyslových parků integrovaných podniků na výrobu drátů a kabelů. Společnost se nyní nachází v průmyslovém parku Xintaizi v provincii Liaoning, který se rozkládá na ploše téměř 150 akrů, tovární plocha více než 50 akrů. Společnost se zavázala především k výzkumu a vývoji a výrobě flexibilních minerálních izolovaných ohnivzdorných kabelů, slídových pásů s minerální izolací vlnitých měděných kabelů a nových vysoce vodivých 8000 anti-tlakových a tečení odolných hliníkových slitinových jádrových silových kabelů, as stejně jako bezhalogenové nízkokouřové samozhášecí kabely a obyčejné dráty a kabely a další kompletní řada vysoce kvalitních kabelových produktů pro výzkum a vývoj, návrh, výrobu, marketing a servis. Produkty Pengcheng jsou široce používány v inteligentních sítích, energetické energii, zelených budovách, inteligentních továrnách a nemocnicích a dalších oblastech. V současné době má řadu platných patentů.
Náš certifikát
Produkty společnosti prošly certifikací systému managementu kvality ISO9001/IATF16949, certifikací systému environmentálního managementu ISO14001, certifikací systému managementu bezpečnosti a ochrany zdraví při práci ISO45001, certifikací systému managementu měření ISO10012 a dalších 8 hlavních certifikací systému managementu. Stejně jako národní licence na výrobu průmyslových produktů, národní povinná certifikace produktu (certifikace 3C), certifikace PCCC a certifikace China Quality CQC, certifikace štítků zpomalujících hoření, certifikace štítků zpomalujících hoření a další certifikace.
FAQ
Populární Tagy: drát ovládacího panelu, výrobci drátů ovládacího panelu v Číně, dodavatelé, továrna
